Evaluation Kit | SEC-25KW-SIC-PIM-GEVK
25kW全碳化硅电动车直流快充平台
概览

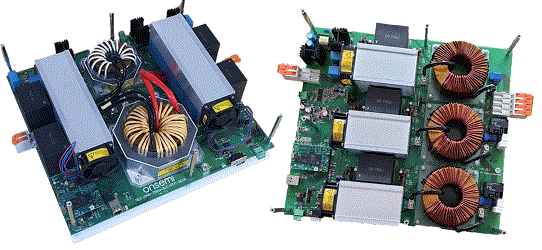

SSEC-25KW-SIC-PIM-GEVK是一个基于SiC功率集成模块的25kW电动车快速直流充电桩的参考设计套件。这个全碳化硅的解决方案包含PFC级和DC-DC级，采用多个1200V、10 mohm的半桥碳化硅模块NXH010P120MNF1，超低的RDS(ON)和最小化的寄生电感可以显著降低传导损耗和开关损耗。强大的通用控制器板（UCB）搭载Zynq®-7000 SoC FPGA和基于ARM®的处理器，使得这个系统可以在200V-1000V的输出电压下提供最高可达25kW的功率，高达96%的效率可为400V或800V电动车的电池充电。
SEC-25KW-SIC-PIM-GEVK特别配备了电隔离式大电流驱动器NCD57000和辅助电源解决方案SECO-HVDCDC1362-40W-GEVB，为低压元件提供稳定的电压轨、集成保护如浪涌控制、过压保护以及多种通信接口。
查看下方参考设计开发25kW碳化硅直流快充系列1-8期，了解安森美在设计流程中的关键考量因素和挑战。
应用
- 高效电动车充电桩
- 三相AC-DC转换
特性
- Vin=400Vac（欧盟）/480Vac（美国），Vout=200Vdc-1000Vdc
- 最大输出功率=25kW，效率>96%
- 三相PFC和DAB实现400V/800V电池的双向电源转换
- 多种保护功能和通信接口
- 符合EN55011 A级和IEC 61851标准
- 兼容通用控制器板（UCB）FPGA/ARM
- NXH010P120MNF1 - SiC模块，半桥，1200V，10 mohm SiC M1 MOSFET
- NCD57000 - 隔离式高电流和高效率栅极驱动器
