USB Type-C解决方案

USB-C（全称USB Type-C）标准能够实现更高的性能，为用户提供更大的使用便利，并且还可为设计师和制造商简化他们的工作。安森美提供齐全完整的USB Type-C和PD（供电）解决方案。

USB Type-C™用例

AC/DC墙插式适配器 » 配件设备 » USB墙上插座 »
USB Type C left relation
有源电缆 »
USB Type C left relation
PC/笔记本电脑 » 智能手机 » 扩展坞/硬盘驱动器 »

终端应用场景

汽车
音频和娱乐信息系统

计算&外设
台式电脑，笔记本电脑，
多功能打印机，服务器

电源
智能手机和平板电脑适配器
5-20W，电源适配器20W

消费电子
USB Type-C，游戏机
数字录像机，液晶电视

可移动设备&无线设备
充电宝，智能手机，平板电脑，
可穿戴设备，无线耳机

医疗设备
血糖测量仪

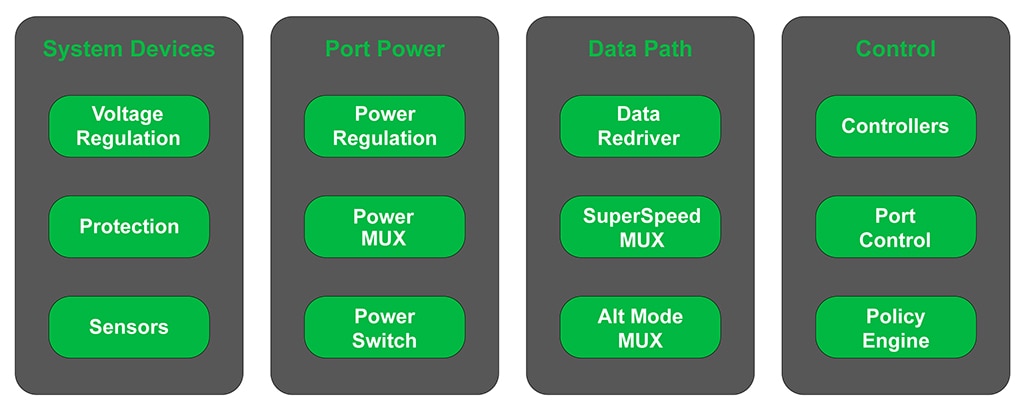

PD系统解决方案

responsive image

USB Type C解决方案–基础介绍

什么是USB供电（PD）？

双向充电：

由USB-C标准支持的最新USB PD规范允许高达100W的电力传输（20V，5A），实现快速充电。USB Type-C标准允许双向供电，因此电力富足的产品（主机或外设）能够向其他设备供电。

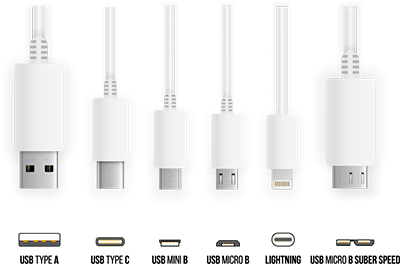

同时进行快速充电和数据传输：

USB PD提供快速角色交换功能，能够更灵活地在一条电缆上同时提供电力和数据传输，实现USB的功能最大化。

支持不同协议：

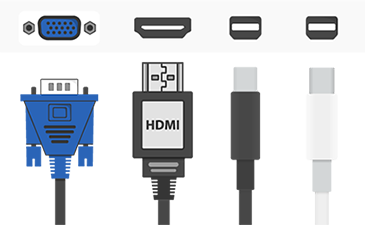

USB Type-C端口还可以通过交替模式支持各种协议，即可通过适配器从该单一USB端口输出HDMI、VGA、DisplayPort或其他类型的连接，不再需要为每个终端设备都单独配备电缆。

了解更多关于USB Type-C PD的详情

什么是USB Type-C？

单端口，单线缆：

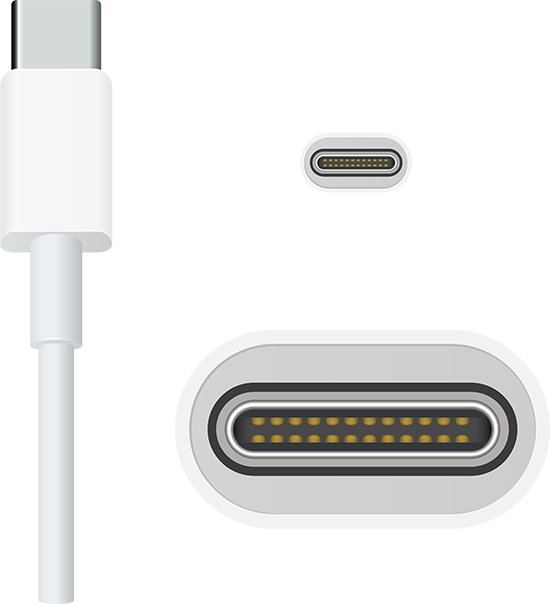

一个端口，一条电缆。USB-C（全称USB Type-C）是USB连接器、端口和电缆的最新标准。USB Type-C连接器是一个可翻转、24引脚、双面连接器，仅用一根电缆就能连接多个终端设备，如笔记本电脑、平板电脑、PC、显示器和智能手机等。

超级速度：

几乎所有支持USB 3.1的设备都使用USB-C端口。USB 3.1的最高速度可达10 Gbps，提供高达20V（100W）和5A的功率输出。

支持电力传输（PD）：

USB Type-C让每个端口都能成为电源、数据或视频端口。

了解更多关于USB Type-C的详情。

双角色端口（DRP）、下行端口（DFP）和上行端口（UFP）

不同类型的USB Type-C端口是基于USB连接中的数据流规格和PD连接中的电力流向开发的。

在数据流和供电中发挥作用的端口：
    • 下行端口（DFP）
      The USB Type-C port that is present on a device that connects to a USB host, e.g. Flash Drive, Monitors, Mouse, etc. It is also known as the consumer/sink USB port that is responsible for sinking power from the power conductor.

    • 上行端口（UFP）
      The USB Type-C port that is present on a device that connects to a USB host, e.g. Flash Drive, Monitors, Mouse, etc. It is also known as the consumer/sink USB port that is responsible for sinking power from the power conductor.

  • 双角色端口（DRP）
    可以在DFP或UFP之间切换的USB Type-C端口，既可以作为提供者也可以充当消费者，因为它的电力输送角色是动态可逆的。
