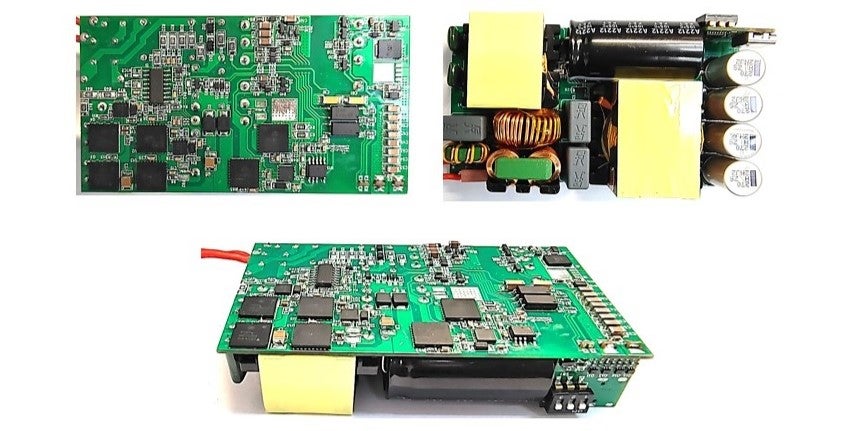

安森美(onsemi) 提供一系列经过测试的解决方案,帮助您设计紧凑高效的电池充电器解决方案,满足从65W到600W及以上的各种需求。USB不仅可用于高达100W的可编程电源,还可用于功率高达240W的电池充电器,利用扩展的功率范围和可调电压档。安森美的USB供电控制器结合了我们的中压MOSFET和负载开关,确保连接USB电源的器件所要求的输出电压和电流得到良好控制。
从240W到3kW,我们创新的图腾柱技术,结合多模式PFC控制EliteSiC系列碳化硅MOSFET/氮化镓HEMT,带来紧凑的PFC级和在各种高低负载条件下的卓越效率。
电流模式高速谐振LLC控制器和准谐振控制器,搭配EliteSiC系列碳化硅MOSFET/氮化镓HEMT,将PFC级输出高效转换为所需输出电压,同时次级侧同步整流控制器驱动我们一流的中压MOSFET,进一步支持转换。需要时可采用第三级来提供更宽的恒流电压范围。
全新Elite Power 仿真工具,采用行业开创性的PLECS模型,适用于软/硬开关应用,如DC-DC LLC、CLLC谐振式、双有源桥和移相全桥转换器,准确呈现出采用EliteSiC产品时的电路运行情况。
我们将探讨采用图腾柱PFC电路的超高密度300W电源方案代替输入二极管桥,带同步整流和集成驱动器氮化镓器件的LLC转换器,支持LLC 500kHz开关频率,大幅度减小电感器尺寸。
白皮书几乎所有AC−DC电源中的输入桥式整流器都会产生损耗,制约着效率最大化的目标达成。放弃传统的二极管桥、PFC FET 和升压二极管,转而采用无桥图腾柱 PFC 布局,可通过有源开关来提高效率。
白皮书
