工业焊接设备通过利用受控的热量和/或压力,实现金属的永久连接,从而构成了现代制造和建筑行业的支柱。了解焊接技术的发展趋势、现代逆变器拓扑结构,以及宽禁带半导体在提高系统效率方面的应用。
焊接设备系统融合了先进的电力电子技术、控制系统、机械子系统以及工艺监测技术,可实现精确、可重复且高质量的焊接工艺。焊接设备广泛应用于汽车车身装配、造船、航空航天结构、管道、重型机械以及可再生能源设施等领域。 现代焊接解决方案支持多种工艺,包括电弧焊接、电阻焊接、激光焊接等,每种工艺均针对特定材料和生产要求进行了优化。
工业焊接受一系列标准约束,这些标准确保了焊缝质量、安全性、可靠性以及工艺的一致性。焊接工艺标准(包括ISO 15614和ASME 第 IX 节)规定了焊接工艺在投入生产使用前应如何制定、测试和认证。 焊缝质量根据ISO 5817等标准进行评估。每个行业领域和焊接类型都有各自的标准,这些标准提出了额外的要求,以确保焊接结构满足严格的性能和安全要求。
当今的焊接设备主要基于高频逆变技术,该技术将传统的变压器式焊机转变为紧凑、轻便且节能的系统。逆变器将交流输入电源转换为受控的低电压、大电流输出,以维持稳定的焊接电弧。 高频开关技术不仅允许使用更小的磁性元件,还能改善焊接电流和电压的动态控制。先进的数字控制器持续监测焊接参数,以优化电弧稳定性、提高焊缝质量,并支持自动化和机器人焊接平台。
工业焊接设备的一个关键趋势是采用先进的半导体技术,以提高效率、功率密度和可靠性。虽然IGBT因其坚固性和大电流能力仍被广泛使用,但碳化硅MOSFET和碳化硅级联JFET正逐渐受到青睐。 这些宽禁带器件具有更低的开关损耗、更高的耐温性和更快的开关速度,从而支持使用更小的无源元件、降低散热要求,并实现更紧凑的焊接系统。因此,制造商可以在不牺牲电弧性能或长期可靠性的前提下,实现更高的效率。

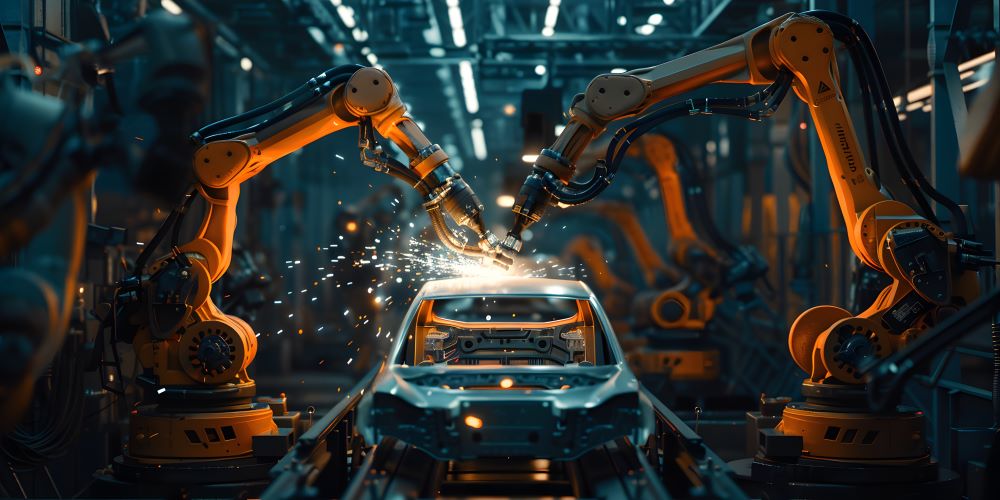

焊接设备市场正朝着更高自动化、更强互联性和更可持续的方向发展。机器人焊接单元、实时工艺监控、预测性维护和数字化可追溯性正成为大批量制造中的标准配置。 尽管电弧焊接因其通用性和成本效益仍占据主导地位,但激光焊接、搅拌摩擦焊接、混合焊接和电池焊接工艺正在迅速扩展,特别是在电动汽车和航空航天领域。为了提高生产率、焊接质量和能源效率,现代焊接系统越来越多地整合了先进的电力电子技术、智能控制和自动化技术,以提供可扩展且面向未来的解决方案。
基于逆变器的焊机以高开关频率运行,因此可以使用体积更小的变压器和无源元件。这不仅使设备重量减轻、效率提高、电弧稳定性增强、动态响应更快、焊接性能更优,同时还能缩小整体系统尺寸并降低功耗。
设计人员必须在效率、功率密度、热管理、电磁干扰(EMI)、成本和可靠性之间取得平衡。焊接系统必须在恶劣的工作条件下提供大电流,同时保持稳定的电弧性能,最大限度地减少开关损耗,并满足安全和电磁兼容性要求。
工业焊机通常采用半桥、全桥、前向式转换器和全桥LLC谐振转换器等拓扑结构。具体选择取决于功率等级、效率目标、成本限制、电弧质量要求以及系统复杂度。LLC转换器具有最高的效率和电弧稳定性,而前向式转换器则因其可靠性高且结构简单而备受青睐。
与硅器件相比,碳化硅(SiC)MOSFET具有显著更低的开关损耗、更高的工作温度和更快的开关频率。这些特性使得磁性元件可以更小、散热要求降低、功率密度更高,并提高了整体系统效率,因此成为下一代焊接设备的理想选择。
主要趋势包括自动化程度不断提高、机器人焊接、实时质量监控、数字化互联,以及宽禁带半导体(如碳化硅MOSFET和碳化硅JFET)的应用。 这些技术能够提升效率、提高焊接一致性、增强可追溯性,并为汽车、航空航天、建筑和可再生能源等领域的应用提供更紧凑、更节能的焊接平台。
